Amplificador de celda de carga ADC de 11 libras y kit de HX711. Sensor de peso para escala Arduino – Todo lo necesario para medición de fuerza precisa

4.4 de 5 estrellas 49 calificaciones
No disponible por el momento.
No sabemos si este producto volverá a estar disponible, ni cuándo.
Tipo de conector Atornillado
Número de contactos 24
Tipo de montaje Tornillo
Material Aluminio
Marca Degraw
Voltaje 5 Voltios
Dimensiones del producto 3,15"an. x 0,5"al. pulgadas
Fabricante Degraw
UPC 696576801693

Sobre este artículo

  • Soporte basado en Estados Unidos: ponte en contacto con Degraw a través de mensajes de Amazon para obtener ayuda con la configuración del kit
  • Celda de carga: construcción de aleación de aluminio resistente con extensómetros prefijados con cables de alivio de tensión. Mide con precisión las fuerzas de 0-5kg (0-11 lb).
  • HX711 - Este amplificador de célula de carga superior de la línea montado en una placa de distribución se combina perfectamente con la célula de carga para proporcionar mediciones de fuerza rápidas y precisas. Mide pequeños cambios en la resistencia de los extensómetros montados en la celda de carga y pasa estos valores directamente a cualquier microcontrolador (como un Arduino o Raspberry Pi).
  • Especificaciones de la celda de carga: cables de 8.7 in (8.5 pulgadas) preconectados. Dimensiones: 0.500 in de alto, 0.500 in de ancho, 3.150 in de largo (0,5 x 0,5 x 3,15 pulgadas). 4 orificios de montaje, 0.591 in de distancia en cada lado. Uno de los dos agujeros roscó rosca M4, el otro lado ambos agujeros roscó rosca M5.
  • Especificaciones HX711 - Voltaje de funcionamiento: 2.7 V – 5 V | Corriente de funcionamiento: < 1.5 mA | Incluye cabezales separables para la conexión, requiere soldadura
› Ver los detalles del producto

Detalles del producto

  • Descatalogado por el fabricante ‏ : ‎ No
  • Dimensiones del producto ‏ : ‎ 3,15 x 3,15 x 0,5 pulgadas; 0,81 Onzas
  • Número de modelo del producto ‏ : ‎ 050HX
  • Producto en amazon.com desde ‏ : ‎ agosto 23, 2017
  • Fabricante ‏ : ‎ Degraw
  • ASIN ‏ : ‎ B075317R45
  • Opiniones de clientes:
    4.4 de 5 estrellas 49 calificaciones

Descripción del producto

Contenido del paquete:

  • 1 x célula de carga 0.0-11.0 lbs
  • 1 x HX711 24BIT Precisión ADC Módulo en placa de separación
  • 10 x Pasadores de cabezal separables para conexión HX711

Todo lo que necesitas para tomar mediciones de fuerza precisas con Arduino, Raspberry Pi u otro microcontrolador en un paquete completo.

Información
  • Célula de carga: construcción robusta de aleación de aluminMedidores de tensión prefijados con cables de alivio de tensión. Mide con precisión las fuerzas de 0-5kg (0-11 lb).
  • HX711 - Este amplificador de célula de carga superior de la línea montado en una placa de distribución se combina perfectamente con la célula de carga para proporcionar mediciones de fuerza rápidas y precisas. Mide pequeños cambios en la resistencia de los extensómetros montados en la celda de carga y pasa estos valores directamente a cualquier microcontrolador (como un Arduino o Raspberry Pi).
  • Especificaciones de la celda de carga:
    -Cables de alambre preconectados, 8.7 in (8.5 pulgadas) de largo
    -Dimensiones 0.500 in de alto, 0.500 in de ancho, 3.150 in de largo (0,5 in x 0,5 in x 3,15 in)
    -4 orificios de montaje, 0.591 in de distancia en cada lado. Un lado ambos agujeros roscado rosca M4, el otro lado ambos agujeros roscado rosca M5.
  • Especificaciones HX711:
    -Voltaje de funcionamiento: 2.7V – 5V
    -Corriente de funcionamiento: <1.5mA
    -Montado en tablero de separación
    -Incluye cabezales separables para la conexión, se requiere soldadura

Conexiones:
  • Rojo a E+
  • Negro a E-
  • Verde a A+
  • Blanco a A-

Enlaces a tutoriales y bibliotecas:
  • https://learn.sparkfun.com/tutorials/load-cell-amplifier-hx711-breakout-hookup-guide
  • https://www.instructables.com/es/Escala-Arduino-Con-11.0 lbs-Célula-de-carga-y-HX711-Amplifi/
  • https://github.com/aguegu/ardulibs/tree/master/hx711
  • Hoja de datos HX711: https://cdn.sparkfun.com/datasheets/Sensors/ForceFlex/hx711_english.pdf
  • https://www.youtube.com/watch?v=nGUpzwEa4vg

Opiniones de clientes

4.4 de 5 estrellas
49 calificaciones globales

Escribir opinión de este producto

Comparte tu opinión con otros clientes
Escribir mi opinión
VERY GOOD product. Used in an Arduino powered kitchen type digital scale.
5 de 5 estrellas
VERY GOOD product. Used in an Arduino powered kitchen type digital scale.
VERY GOOD product. Used in an Arduino powered kitchen type digital scale. Measurement readings are sensitive and accurate.
Ocultar
Gracias por tus comentarios
Lo sentimos, se produjo un error
Lo sentimos, no pudimos cargar la opinión

Opiniones destacadas de los Estados Unidos

Traducir todas las opiniones al Español
  • Edik
    5.0 de 5 estrellas Excellent product and customer service
    Calificado en Estados Unidos el 28 de noviembre de 2018
    Compra verificada
    The load cell was received in excellent condition and worked very well. It was also quite straight forward to set up and implement even though it was the first time we used one. Online tutorials are a big help.

    The seller was also very helpful with an issue unrelated to the product itself that we had. Because of the great product itself and the wonderful customer service, I would definitely recommend this load cell.
    A 4 personas les resultó útil
    Útil
     Reportar
  • Tony Tony
    5.0 de 5 estrellas Worked great
    Calificado en Estados Unidos el 19 de enero de 2021
    Compra verificada
    I use this to measure thrust from small rocket motors. Worked perfectly, took some time calibrate, but online tutorials made it very easy to do.
    Útil
     Reportar
  • Consumer Joe
    4.0 de 5 estrellas Works but If you want high rate look for another HX711 board
    Calificado en Estados Unidos el 4 de noviembre de 2020
    Compra verificada
    Works as expected. Tried it with an Arduino Nano Every (5V) and it passed a simple linearity test (300g, 400g, 300g+400g). Make sure to connect the load cell wires correctly, the guide I found on the internet had the white and green swapped.

    This board is hard wired to 10 samples per second max. Other HX711 board has a jumper that allow to sample at 80 samples per second, so dropping one star for this reason.

    If you want higher rate than 80sps, you can go up to ~140sps by connecting a 20Mhz crystal between Xi and XO pins as explains in the HX711 datasheet.

    Software is simple, It uses an out (clk) and an in (data) pins. You wait until the data in is zero and then issue 24 pulses to shift the bits and then additional 1-3 pulses to control the channel and gain for the next measurement as explained in the HX711 datasheet. Digital resolution is very high and probably meaningless, I am getting ~500 counts per gram.
    A una persona le resultó útil
    Útil
     Reportar
  • Bart Bradish
    5.0 de 5 estrellas Works with raspberry pi.
    Calificado en Estados Unidos el 10 de junio de 2018
    Compra verificada
    Works as it should. I hooked it up to a raspberry pi. You do have to some soldering, after that your set. Google hx711 rasberry pi and there are plenty of examples of how to set this up.
    A una persona le resultó útil
    Útil
     Reportar
  • Tommy
    3.0 de 5 estrellas It's ok but it's not a 5kg range, more like 17kg so the accuracy is only about +/- 2 grams.
    Calificado en Estados Unidos el 1 de mayo de 2021
    Compra verificada
    I like the product; simple and easy to use with an Arduino.

    However, I ordered this because the range is 5kg (5,000g). Since it's supposed to be +/- 5,000g, and it's a 24 bit A/D converter, each count should be 16,777,216 / 10,000 or 1678 counts per gram. Instead, I get 493 counts per gram.

    So the range is actually about 17kg. So my accuracy is less than a third of what it should be. As a result, my weight reading goes up and down by about 2 or 3 grams over time. I should get my money back but I can use it on another project.
    A 2 personas les resultó útil
    Útil
     Reportar
  • Patrick L Emerson
    5.0 de 5 estrellas Works great. Easy to program for. Worked first time.
    Calificado en Estados Unidos el 12 de agosto de 2019
    Compra verificada
    No se pudo cargar el archivo multimedia.
    Worked great. Easy dev board to get working with arduino and python.
    A una persona le resultó útil
    Útil
     Reportar
  • Johnnyfrx
    5.0 de 5 estrellas VERY GOOD product. Used in an Arduino powered kitchen type digital scale.
    Calificado en Estados Unidos el 9 de octubre de 2017
    Compra verificada

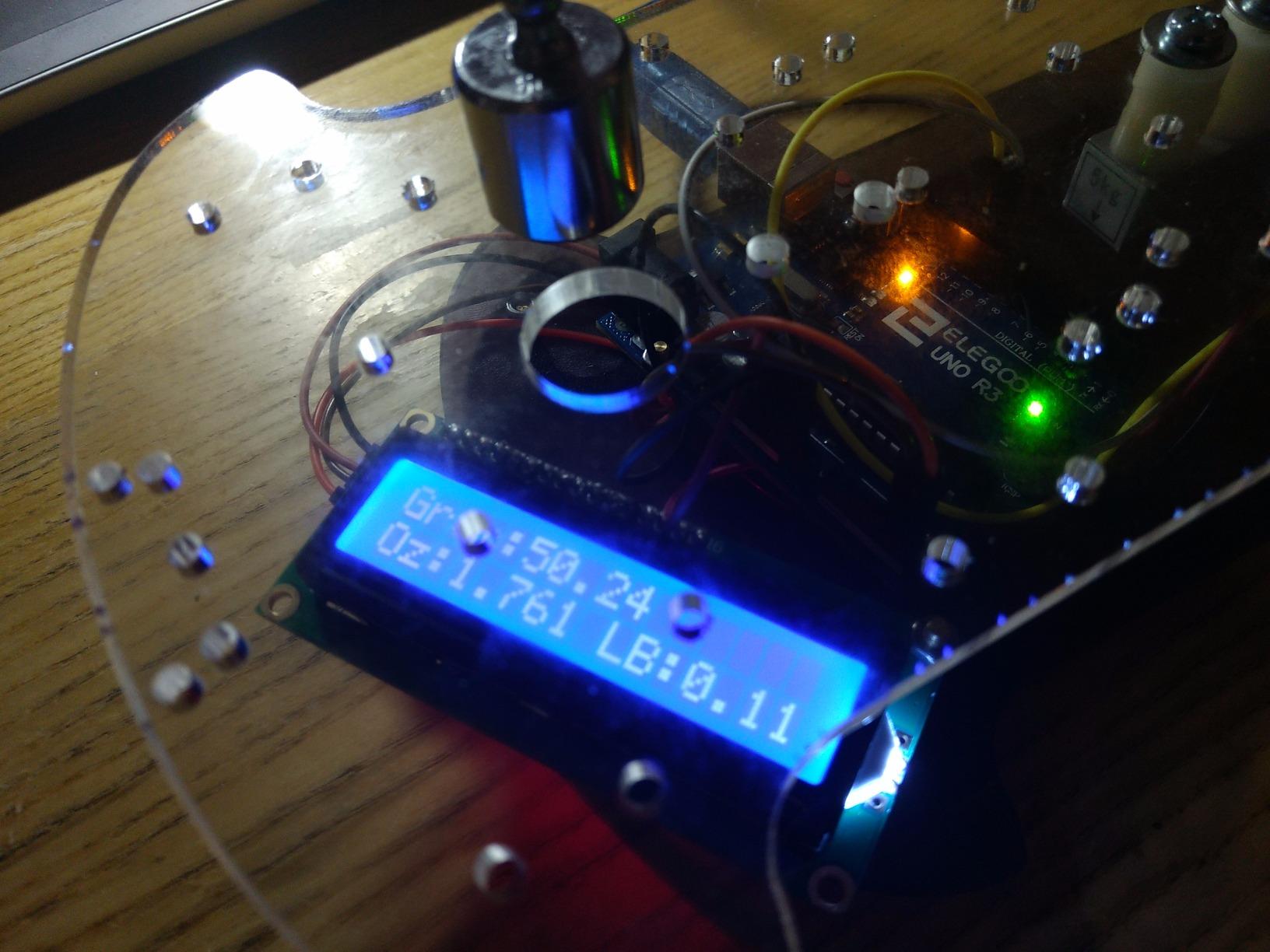

    VERY GOOD product. Used in an Arduino powered kitchen type digital scale. Measurement readings are sensitive and accurate.
    Imagen del cliente
    Johnnyfrx
    5.0 de 5 estrellas
    VERY GOOD product. Used in an Arduino powered kitchen type digital scale.

    Calificado en Estados Unidos el 9 de octubre de 2017
    VERY GOOD product. Used in an Arduino powered kitchen type digital scale. Measurement readings are sensitive and accurate.
    Imágenes en esta reseña
    Imagen del cliente
    A 5 personas les resultó útil
    Útil
     Reportar
  • Amazon Customer
    5.0 de 5 estrellas Perfect for DIY
    Calificado en Estados Unidos el 29 de octubre de 2018
    Compra verificada
    This is a perfect setup for DIY projects using Arduino. It is shipped in a small case for protection and storage. The seller also emailed me a link to an instructables for how to use the load cell.
    A 2 personas les resultó útil
    Útil
     Reportar
